실리콘에서 회로까지: 반도체 8대 핵심 공정 마스터 하기

역동적인 기술 세계에서 반도체는 현대 디지털 장치의 핵심을 형성하는 이름 없는 영웅입니다. 작지만 강력한 이 구성 요소는 일련의 정교한 프로세스를 통해 제작되며 각 프로세스는 최종 제품의 기능과 효율성에 매우 중요합니다. 이러한 8가지 주요 반도체 공정을 이해하는 것은 그것이 가능하게 하는 기술적 경이로움을 이해하는 데 핵심입니다.

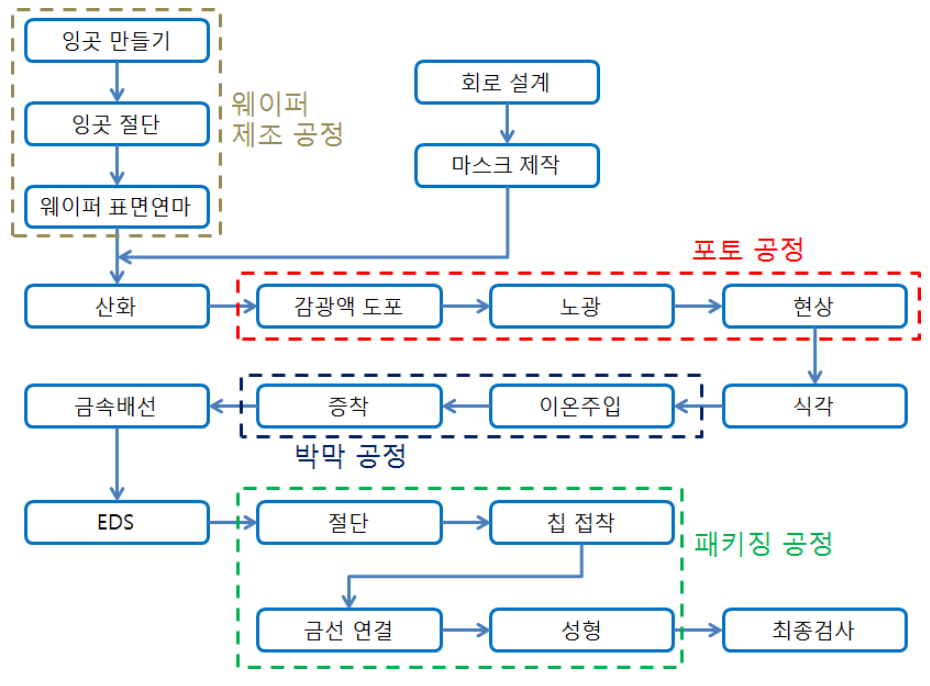

반도체 공정의 프로세스





1. 웨이퍼 제조

포토리소그래피는 반도체 제조의 첫 번째이자 가장 중요한 단계 중 하나입니다. 이 공정에는 포토레지스트라고 하는 감광성 화학 물질을 사용하여 복잡한 회로 패턴을 반도체 웨이퍼에 전사하는 작업이 포함됩니다. 포토마스크를 통해 웨이퍼를 자외선에 노출시키면 특정 영역이 에칭되어 반도체 회로의 청사진이 만들어집니다.이 매혹적인 과정의 세부 사항을 자세히 살펴보겠습니다.



포토리소그래피의 본질

 기본적으로 포토리소그래피는 사진과 유사합니다. 여기에는 집적 회로의 패턴을 실리콘 웨이퍼에 전사하는 작업이 포함됩니다. 그러나 포토리소그래피에서는 빛을 사용하여 필름을 노출시키는 대신 빛을 사용하여 기하학적 패턴을 포토마스크에서 기판의 감광성 화학 포토레지스트로 전사합니다.



포토리소그래피와 관련된 단계

실리콘 웨이퍼의 준비



이 공정은 불순물을 제거하기 위해 세척되는 실리콘 웨이퍼 준비부터 시작됩니다. 절연 베이스를 제공하기 위해 이산화규소 층이 웨이퍼 표면에 성장되는 경우가 많습니다.



포토레지스트 적용



다음으로, 감광성 포토레지스트를 웨이퍼 표면에 도포합니다. 포토레지스트는 양성일 수도 있고 음성일 수도 있습니다. 포지티브 포토레지스트에서는 빛에 노출된 부분이 용해되는 반면, 네거티브 포토레지스트에서는 노출된 부분이 경화됩니다.

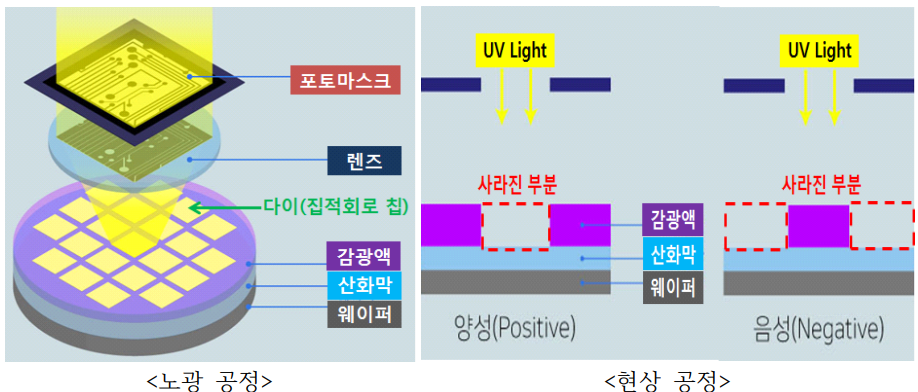

포토 공정(노광, 현상)의 개념도





포토마스크를 통한 노출



포토리소그래피의 핵심은 원하는 회로 패턴을 담고 있는 포토마스크이다. 포토레지스트로 코팅된 웨이퍼는 포토마스크를 통해 자외선에 노출됩니다. 이러한 노출은 포토레지스트의 화학 구조를 변화시킵니다.



이미지 개발



노출 후 웨이퍼가 현상되어 패턴이 드러납니다. 포지티브 포토레지스트의 경우 노출된 부분이 씻겨 내려가고, 네거티브 포토레지스트의 경우 노출되지 않은 부분이 제거됩니다.



에칭



불필요한 포토레지스트가 제거되면 밑에 있는 재료의 노출된 부분이 에칭되어 제거됩니다. 이는 화학적으로 또는 플라즈마 식각 공정을 통해 수행될 수 있습니다. 남은 포토레지스트는 회로가 될 웨이퍼 영역을 보호합니다.



포토레지스트 제거



마지막 단계에서는 남은 포토레지스트를 제거하고 패턴화된 실리콘 웨이퍼를 남겨 반도체 제조의 다음 단계를 준비하는 작업이 포함됩니다.



포토리소그래피의 정확성



포토리소그래피의 정밀도는 매우 중요합니다. 웨이퍼에 대한 포토마스크의 정렬은 정확해야 하며, 패턴의 해상도는 사용되는 빛의 파장에 의해 제한됩니다. 기술이 발전함에 따라 더 작고 복잡한 회로를 요구하려면 더 짧은 파장과 더 정교한 포토리소그래피 기술이 필요합니다.



도전과 혁신



회로가 점점 소형화됨에 따라 포토리소그래피는 문제에 직면해 있습니다. 극자외선(EUV) 리소그래피와 같은 혁신 기술은 차세대 반도체에 요구되는 더 높은 해상도를 달성하기 위해 개발되고 있습니다.





반응형



2. 산화 : 기초 구축

산화는 반도체 표면에 이산화규소 절연층을 성장시키는 과정입니다. 이 단계는 반도체 구성요소를 분리하고 추가 공정을 위한 기반을 구축하는 데 중요합니다. 실리콘 웨이퍼는 고온에서 산소나 증기에 노출되어 얇은 보호 산화물 층이 생성됩니다.



반도체 산화의 이해

반도체 제조 과정에서 산화는 철의 녹슬기와 유사한 과정인 실리콘이 이산화규소(SiO2)로 변환되는 화학 반응을 의미합니다. 그러나 종종 바람직하지 않은 녹과 달리 웨이퍼에 이산화규소가 형성되는 것은 반도체 제조에서 통제되고 중요한 부분입니다.



산화 과정



실리콘 웨이퍼의 준비

이 공정은 대부분의 반도체 장치의 기본 재료인 순수 실리콘 웨이퍼로 시작됩니다. 이 웨이퍼는 산화층의 품질에 영향을 미칠 수 있는 오염 물질을 제거하기 위해 세척 공정을 거칩니다.



산화물 층 성장

실제 산화 공정에는 깨끗한 실리콘 웨이퍼를 고온에서 산소(건식 산화) 또는 수증기(습식 산화)에 노출시키는 작업이 포함됩니다. 이러한 노출은 웨이퍼 표면의 실리콘 원자가 산소 원자와 결합하여 이산화규소 층을 형성하는 반응으로 이어집니다.



건식산화

건식 산화에서는 웨이퍼가 고온로에서 산소에 노출됩니다. 이 방법은 고품질의 조밀한 산화물 층을 생성하며 일반적으로 더 얇은 산화물 층이 필요할 때 사용됩니다.



습식산화

반면, 습식 산화에서는 수증기가 용광로에 유입됩니다. 이 방법은 건식 산화보다 속도가 빠르며 산화층을 더 두껍게 성장시키는 데 사용됩니다. 생성된 산화물 층은 건식 산화에 비해 밀도가 낮지만 많은 응용 분야에 적합합니다.



반도체에서 산화물층의 역할

이산화규소 층은 반도체 장치에서 몇 가지 중요한 역할을 합니다.



전기 절연

산화물 층은 절연체 역할을 하여 반도체 장치의 서로 다른 부분 사이에 원치 않는 전기 흐름을 방지합니다. 이는 트랜지스터와 집적 회로의 기능에 매우 중요합니다.



추가 처리를 위한 인터페이스

산화물 층은 포토리소그래피 및 도핑과 같은 후속 공정을 위한 기반을 제공합니다. 이는 나중에 제조 공정에서 도핑되거나 패턴화될 영역을 정의하는 데 도움이 됩니다.



보호

이 층은 후속 처리 단계에서 기본 실리콘을 오염과 손상으로부터 보호합니다.



도전과 발전

장치가 더 작고 복잡해짐에 따라 산화물 층의 제어와 품질이 점점 더 중요해지고 있습니다. 급속 열 산화 및 플라즈마 강화 화학 기상 증착과 같은 산화 기술의 발전으로 산화물 층의 두께와 특성을 더 잘 제어할 수 있습니다.







3. 확산 : 반도체 도핑

확산은 불순물, 즉 도펀트를 반도체 기판에 도입하는 방법입니다. 이 프로세스는 실리콘의 전기적 특성을 변경하여 양(p형) 또는 음(n형) 전하 캐리어 영역을 생성합니다. 확산 과정은 정밀하게 제어되어 반도체 장치의 기본 구성 요소인 p-n 접합을 형성합니다. 이 단계는 우리 일상 생활에 힘을 실어주는 전자 장치를 만드는 데 있어 기본입니다.



반도체 확산의 이해

 반도체 제조에서의 확산은 도펀트로 알려진 특정 불순물을 실리콘 웨이퍼에 도입하는 과정을 의미합니다. 이러한 도펀트는 반도체 장치의 기능에 필수적인 원하는 전기적 특성을 갖는 영역을 실리콘 내에 생성하는 데 중요합니다.



확산 과정



실리콘 웨이퍼 준비

확산이 일어나기 전에 실리콘 웨이퍼를 세척하고 종종 산화 공정을 거쳐 웨이퍼 표면의 도핑을 준비합니다.



도펀트 소개

도펀트는 전기적 특성을 변경하기 위해 실리콘에 도입되는 요소입니다. 도펀트의 선택은 원하는 전도성 유형에 따라 달라집니다.



도펀트의 종류

• N형 도펀트: 인, 비소, 안티몬과 같은 원소는 전자가 1차 전하 캐리어 역할을 하는 N형(음성) 영역을 생성하는 데 사용됩니다.
• P형 도펀트: 붕소와 같은 원소는 정공(전자 없음)이 전하 캐리어 역할을 하는 P형(양성) 영역을 생성하는 데 사용됩니다.

확산 과정

확산은 고온로에서 수행됩니다. 실리콘 웨이퍼는 도펀트 요소가 포함된 환경에 배치됩니다. 고온에서는 이러한 도펀트가 실리콘 격자로 이동하여 N형 또는 P형 재료 영역을 생성합니다.



확산 제어

실리콘 내 도펀트의 깊이와 농도는 확산 공정의 온도와 기간에 따라 제어됩니다. 온도가 높을수록, 시간이 길어질수록 도펀트 농도가 더 깊고 높아집니다.



반도체에서 도핑의 역할

도핑은 반도체에 특정 조건에서 전기를 전도할 수 있는 독특한 능력을 부여하는 것입니다. 확산은 실리콘 웨이퍼 내에 P형 및 N형 영역을 생성함으로써 트랜지스터 및 다이오드와 같은 반도체 장치의 기본 구성 요소인 p-n 접합 형성을 위한 토대를 마련합니다.



확산 과정의 과제

반도체 장치가 더 작고 복잡해짐에 따라 확산 공정을 제어하는 것이 점점 더 어려워지고 있습니다. 도핑 공정의 균일성과 정밀도는 최종 제품의 성능과 신뢰성을 보장하는 데 중요합니다.



도핑 기술의 발전

확산 외에도 이온 주입과 같은 다른 기술도 도핑에 사용됩니다. 이온 주입은 장치 크기가 지속적으로 줄어들고 있는 현대 반도체 제조에서 특히 중요한 더 큰 제어력과 정밀도를 제공합니다.





4. 이온 주입: 정밀 도핑

이온 주입은 실리콘 웨이퍼에 도펀트를 도입하기 위해 확산보다 더 정확한 대안을 제공합니다. 이 과정에서 도핑 물질의 이온이 가속되어 실리콘 기판에 주입됩니다. 이 방법을 사용하면 도펀트의 깊이와 농도를 더욱 효과적으로 제어할 수 있습니다.

이온 주입은 보다 효율적이고 안정적이며 고급 전자 응용 분야의 요구 사항을 충족할 수 있는 마이크로칩을 만드는 데 필수적입니다.



이온 주입의 이해

이온 주입은 도펀트 물질의 이온(하전 입자)이 전기장 하에서 가속되어 실리콘 웨이퍼로 향하는 공정입니다. 기존 확산과 달리 이 방법을 사용하면 실리콘 격자 내 도펀트의 농도와 깊이를 정밀하게 제어할 수 있습니다.



이온 주입 과정



실리콘 웨이퍼 준비

다른 반도체 공정과 유사하게 웨이퍼는 이온 주입 전 산화 단계를 포함하여 철저한 세척 및 준비 과정을 거칩니다.



이온의 가속 및 주입

일반적으로 가스 형태의 도펀트 물질은 이온화됩니다. 즉, 전하가 부여된 다음 전기장을 사용하여 가속됩니다. 가속된 이온은 고속으로 실리콘 웨이퍼를 향해 이동합니다.



정밀 도핑

이온이 실리콘 웨이퍼를 관통하면서 특정 깊이에 침투하게 되는데, 이는 가속 에너지에 따라 정밀하게 제어될 수 있습니다. 이를 통해 다양한 반도체 부품의 기능에 필수적인 잘 정의된 도핑 프로필을 생성할 수 있습니다.



이온주입의 장점

통제된 도핑

이온 주입은 도핑 공정에 대한 높은 수준의 제어를 제공하여 도펀트 농도와 깊이를 정밀하게 조정할 수 있습니다. 이 제어는 특정 전기적 특성을 가진 반도체를 만드는 데 중요합니다.



유연성과 균일성

이 프로세스는 다양한 도펀트를 선택하고 웨이퍼 전체에 균일한 도핑을 달성하는 유연성을 제공하며, 이는 반도체 장치의 일관된 성능에 중요합니다.



손상 및 결함 최소화

공정에서 실리콘 격자에 약간의 손상이 발생하지만, 어닐링(이식 후 웨이퍼 가열)과 같은 고급 기술을 사용하여 이러한 손상을 복구하고 웨이퍼의 무결성과 성능을 보장합니다.



이온 주입의 응용

이온 주입은 기본 트랜지스터부터 복잡한 집적 회로 및 메모리 칩에 이르기까지 광범위한 반도체 장치에 사용됩니다. 정밀도와 제어력 덕분에 고성능과 신뢰성이 가장 중요한 응용 분야에 이상적입니다.



도전과 혁신

이온 주입은 수많은 장점을 제공하지만 실리콘 격자의 손상을 관리하고 점점 더 작고 복잡해지는 장치 전반에 걸쳐 균일성을 보장하는 등의 과제도 제시합니다. 이온 주입 기술의 지속적인 혁신은 이러한 문제를 계속해서 해결하여 반도체 제조의 경계를 넓혀가고 있습니다.





5. 에칭 : 회로 형성

에칭에는 원하는 회로 패턴을 형성하기 위해 반도체 웨이퍼에서 층을 제거하는 작업이 포함됩니다. 두 가지 주요 에칭 기술이 있습니다. 화학 용액을 사용하는 습식 에칭과 가스를 사용하는 건식 에칭입니다. 이 프로세스는 반도체의 복잡한 경로와 구조를 정의하는 데 중요합니다. 에칭은 정밀도와 정확성을 통해 현대 전자 부품의 기능에 필수적인 경로와 구조를 정의하는 데 중요한 역할을 합니다.



반도체 식각의 본질

에칭은 미세한 규모로 조각하는 것과 유사합니다. 이는 포토리소그래피 공정 중에 설정된 패턴에 따라 실리콘 웨이퍼에 증착된 재료 층에서 특정 영역을 조각하는 데 사용됩니다. 에칭의 정확성과 정밀도는 회로 패턴의 충실도를 결정하고 결과적으로 반도체 장치의 성능을 결정하므로 가장 중요합니다.

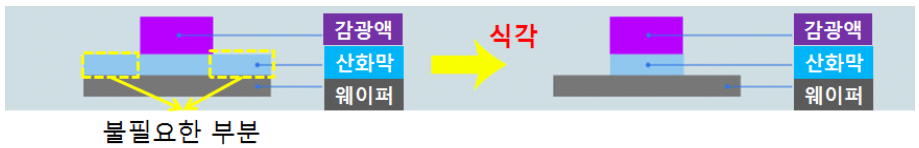

식각 공정의 개념도



에칭 공정의 유형



습식 에칭

습식 에칭에는 원하지 않는 물질을 제거하기 위해 화학 용액을 사용하는 작업이 포함됩니다. 웨이퍼는 웨이퍼의 노출된 영역과 반응하는 에칭 화학물질이 포함된 욕조에 담궈집니다. 습식 에칭은 효과적이고 상대적으로 간단하지만 건식 에칭에 비해 제어 능력이 떨어지므로 대규모 기능이나 덜 복잡한 장치에 더 적합합니다.



드라이에칭

반면에 건식 식각은 가스나 플라즈마를 사용하여 웨이퍼를 식각합니다. 이 방법은 더 높은 수준의 제어를 제공하며 현대의 고밀도 집적 회로에 필수적인 매우 미세한 형상을 에칭할 수 있습니다. 건식 에칭에는 반응성 이온 에칭 및 플라즈마 에칭과 같은 기술이 포함되며, 둘 다 정밀한 패턴 전사를 가능하게 합니다.



회로 형성에서 에칭의 역할

에칭은 반도체 회로의 물리적 구조를 만드는 역할을 담당합니다. 포토리소그래피 공정에서 웨이퍼 표면의 패턴을 정의한 후 에칭을 통해 재료를 제거하여 회로 경로를 드러냅니다. 이 공정은 반도체 제조 공정 전반에 걸쳐 다양한 재료를 사용하여 여러 번 반복되어 집적 회로의 복잡한 층을 형성합니다.



에칭의 과제

반도체 기술이 발전함에 따라 더 작고 복잡한 장치에 대한 수요가 증가하고 있습니다. 이러한 진행은 나노미터 규모의 정밀도와 제어를 유지하고 전체 웨이퍼에 걸쳐 에칭의 균일성을 보장하는 등 에칭 공정에 중요한 과제를 제기합니다.



에칭 기술의 혁신

현대 반도체 제조의 요구 사항을 충족하기 위해 에칭 기술의 지속적인 혁신이 개발되고 있습니다. 여기에는 플라즈마 에칭 기술의 발전과 보다 정확하고 효율적인 에칭 프로세스를 달성하기 위한 새로운 재료 및 화학의 통합이 포함됩니다.



6. 화학 기상 증착(CVD) : 칩 적층

화학 기상 증착(Chemical Vapor Deposition)은 반도체 웨이퍼에 재료 층을 만드는 데 사용되는 공정입니다. 이러한 층은 전도성, 절연성 또는 반도체성일 수 있으며 칩의 복잡한 구조를 구축하는 데 필수적입니다. CVD를 사용하면 더 낮은 온도에서 재료를 증착할 수 있어 웨이퍼의 무결성이 보존됩니다. CVD는 전자 장치의 성능, 신뢰성 및 기능에 직접적인 영향을 미치기 때문에 반도체 제조에서 CVD의 역할은 매우 중요합니다.



화학 기상 증착의 이해

CVD는 고품질, 고성능 고체 재료를 생산하는 데 사용되는 화학 공정입니다. 이는 일반적으로 다양한 가스가 반응하여 웨이퍼 표면에 필름을 형성하는 제어된 환경(종종 CVD 반응기)에서 수행됩니다. 증착은 온도, 압력, 가스 구성과 같은 요인에 의해 강화되거나 억제될 수 있는 화학 반응에 의해 결정됩니다.



반도체 제조의 CVD 공정



웨이퍼 준비

CVD 공정이 시작되기 전에 실리콘 웨이퍼를 세척하고 준비하여 표면에 필름 증착을 방해할 수 있는 오염 물질이 없는지 확인합니다.



가스 반응 및 증착

CVD 반응기에서는 반도체 필름에 원하는 원소를 포함하는 가스가 도입됩니다. 이러한 가스는 반응하면서 웨이퍼 표면을 코팅하는 고체 물질을 형성합니다. 온도 및 압력과 같은 반응기 내의 조건은 원하는 반응 및 필름 특성을 달성하기 위해 신중하게 제어됩니다.



박막 형성

CVD 공정의 결과는 웨이퍼 표면에 맞는 얇은 필름입니다. 이 필름은 반도체 장치의 요구 사항에 따라 다양한 재료로 만들 수 있습니다. CVD를 통해 증착되는 일반적인 재료에는 실리콘, 이산화규소, 질화규소 및 다양한 금속이 포함됩니다.



칩 증착에서 CVD의 장점

재료 증착의 다양성

CVD를 사용하면 광범위한 재료를 증착할 수 있으므로 반도체 제조에서 매우 다양한 공정이 가능합니다.



균일성과 적합성

CVD로 생산된 필름은 두께가 균일하고 웨이퍼 표면과 밀접하게 일치합니다. 이러한 균일성은 반도체 장치의 일관된 성능에 매우 중요합니다.



고품질 필름

CVD 필름은 일반적으로 기판에 대한 접착력이 뛰어나고 원하는 전기적 및 기계적 특성을 갖춘 고품질입니다.



반도체 제조에 CVD 적용

CVD는 절연층, 도전층, 장벽층 등 반도체 소자에 필요한 다양한 층을 증착하는 데 사용됩니다. 이러한 층은 집적 회로, 트랜지스터 및 기타 반도체 구성 요소의 구조와 기능에 필수적입니다.



CVD의 도전과 혁신

CVD는 매우 효과적인 공정이지만 복잡한 재료의 증착을 제어하고 대량 생산을 위한 공정 규모를 확장하는 등의 과제도 직면하고 있습니다. PECVD(플라즈마 강화 CVD) 및 LPCVD(저압 CVD)와 같은 CVD 기술의 혁신은 이러한 문제를 지속적으로 해결하여 보다 효율적이고 정밀한 필름 증착을 가능하게 합니다.



7. 금속화 : 전기 연결 생성

금속화는 금속층을 반도체 웨이퍼 위에 증착하는 공정입니다. 알루미늄이나 구리와 같은 금속은 회로의 여러 부분 사이의 전기 연결을 형성합니다. 금속화는 전기 신호의 경로를 설정하므로 반도체 기능에 필수적입니다. 꼼꼼하게 에칭된 실리콘 웨이퍼를 상호 연결된 구성요소의 네트워크로 변환하여 장치 작동에 필수적인 전기 신호의 흐름을 가능하게 합니다.



반도체 제조에서 금속화의 역할

금속화는 반도체 장치에 금속 경로를 배치하는 프로세스입니다. 이러한 경로는 트랜지스터, 커패시터, 저항기와 같은 집적 회로의 다양한 구성 요소 사이의 중요한 연결을 형성합니다. 이러한 금속 연결의 정밀도와 무결성은 반도체 장치의 안정적인 성능에 매우 중요합니다.



금속화 공정 단계



금속 선택

금속화 공정에 사용되는 금속의 선택은 매우 중요합니다. 일반적으로 사용되는 금속에는 알루미늄, 구리, 텅스텐이 포함되며 각각 전도성, 신뢰성 및 반도체 공정 호환성 측면에서 서로 다른 이점을 제공합니다.



증착 기술

금속화에는 일반적으로 다음과 같은 여러 증착 기술 중 하나가 포함됩니다.

• PVD(물리적 기상 증착): 스퍼터링을 포함한 이 방법에는 금속 원자를 웨이퍼 표면에 물리적으로 증착하는 방법이 포함됩니다.
• 화학 기상 증착(CVD): 유전층 증착과 유사하게 CVD도 금속 증착에 사용될 수 있습니다.
• 전기도금: 이 방법은 특히 구리 금속화에서 일반적으로 사용됩니다. 여기서 얇은 구리 시드층을 먼저 증착한 다음 전기도금을 통해 구리 두께를 늘립니다.

금속 패턴화

증착 후, 회로에 필요한 특정 경로와 상호 연결을 생성하기 위해 종종 포토리소그래피 및 에칭 공정을 사용하여 금속층을 패턴화합니다.



금속화의 과제

반도체 장치가 더욱 복잡해지고 더 작고 빠르며 전력 효율적인 장치에 대한 수요가 증가함에 따라 금속화 공정의 과제도 증가합니다. 일렉트로마이그레이션(고전류 밀도의 영향을 받는 금속 원자의 이동) 및 금속 라인의 응력으로 인한 보이드 형성과 같은 문제를 해결해야 합니다.



금속화의 혁신

이러한 과제에 대응하여 다음과 같은 몇 가지 혁신이 나타났습니다.

• 고급 재료: 구리의 우수한 전기 전도성과 전자 이동에 대한 저항성으로 인해 상호 연결에 알루미늄 대신 구리를 사용하는 것이 널리 보급되었습니다.
• 장벽층: 탄탈륨 또는 질화탄탈륨과 같은 장벽층을 도입하면 금속 원자가 주변 실리콘으로 확산되는 것을 방지할 수 있습니다.
• Low-k 유전체: low-k(낮은 유전 상수) 재료를 통합하여 금속 라인 간의 정전 용량을 줄여 신호 속도를 향상시키고 전력 소비를 줄입니다.



8. 패키징 : 최종 단계

반도체 제조의 마지막 단계에는 칩을 조립하고 패키징하는 작업이 포함됩니다. 여기에는 반도체 다이를 지지 구조에 장착하고, 외부 핀에 연결하고, 보호를 위해 케이스에 넣는 작업이 포함됩니다. 이러한 단계는 실제 애플리케이션에서 칩의 내구성과 신뢰성을 보장하는 데 중요합니다.



조립 및 포장 단계



다이 준비

조립의 첫 번째 단계는 회로를 포함하는 실리콘 웨이퍼에서 잘라낸 개별 조각인 다이를 준비하는 것입니다. 웨이퍼는 여러 개의 다이로 잘려지며, 각 다이는 별도의 반도체 칩이 됩니다.



다이 부착

그런 다음 각 다이는 패키지 기판에 부착됩니다. 이 기판은 물리적 지지대 역할을 하며 와이어 본딩이라는 프로세스를 통해 다이에 전기적 연결을 제공합니다.



와이어 본딩

와이어 본딩에는 다이를 패키지에 연결하는 작은 와이어를 만드는 작업이 포함됩니다. 와이어 본딩에는 여러 가지 방법이 있으며 일반적으로 금 또는 알루미늄 와이어가 사용됩니다.



캡슐화

와이어 본딩이 완료되면 물리적, 환경적 손상으로부터 보호하기 위해 다이를 캡슐화합니다. 캡슐화는 가장 일반적인 방법인 플라스틱 성형을 사용하거나 응용 분야에 따라 다른 기술을 사용하여 수행할 수 있습니다.



마킹 및 테스트

그런 다음 최종 반도체 패키지에는 부품 번호, 배치 번호, 제조업체 세부 정보 등의 정보가 표시됩니다. 마킹 후 칩은 엄격한 테스트를 거쳐 모든 사양과 성능 표준을 충족하는지 확인합니다.



조립 및 포장의 과제

반도체 기술이 발전함에 따라 조립 및 패키징은 여러 가지 과제에 직면해 있습니다. 여기에는 점점 더 강력해지는 칩의 열 방출 관리, 점점 작아지는 연결의 신뢰성 보장, 비용 효율성 유지가 포함됩니다.



포장 기술의 혁신

이러한 과제에 대응하여 몇 가지 혁신적인 패키징 기술이 등장했습니다.

• 플립칩 패키징: 와이어 본딩 대신 이 기술에서는 다이를 거꾸로 뒤집어 패키지에 직접 연결하므로 성능이 향상되고 크기가 줄어듭니다.
• SiP(시스템 인 패키지): 이 방법은 여러 칩을 단일 패키지에 통합하여 컴팩트한 형태로 향상된 기능과 성능을 제공합니다.
• 3D 패키징: 여러 개의 다이를 수직으로 쌓으면 칩의 설치 공간을 확장하지 않고도 기능이 향상됩니다.

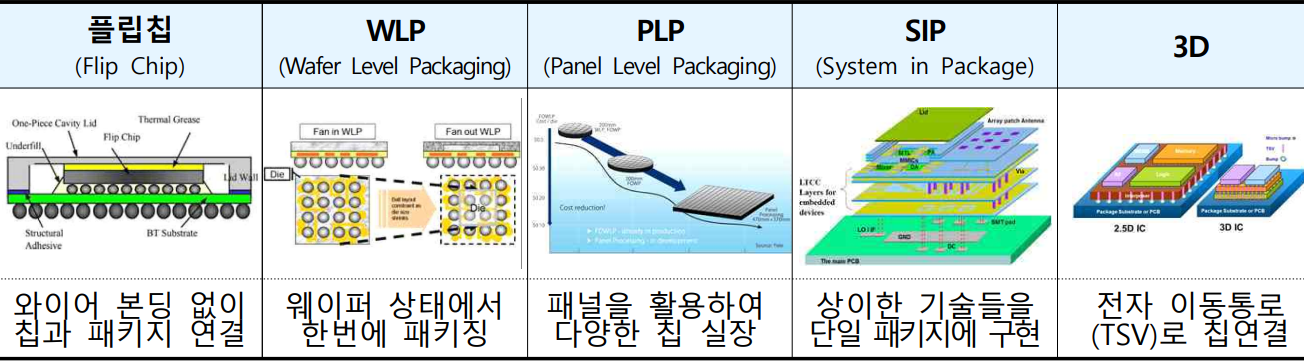

첨단 패키징 기술 사례





마무리

정밀공학의 정점

단순한 실리콘 웨이퍼에서 복잡한 칩으로 이어지는 반도체의 여정은 현대 공학의 경이로움입니다. 반도체 8대 공정 각각은 최종 제품의 성능과 신뢰성을 보장하는 데 중요한 역할을 합니다. 기술이 계속 발전함에 따라 이러한 프로세스의 정확성과 정교함이 더욱 향상되어 디지털 세계에서 더욱 많은 혁신을 주도할 것입니다.

우리가 매일 사용하는 장치에 전력을 공급할 뿐만 아니라 미래의 기술 발전을 위한 길을 열어줍니다. 스마트폰에서 우주선에 이르기까지, 이 작은 칩의 영향력은 엄청나며, 반도체 프로세스는 진정한 디지털 혁신의 중심이라고 생각 합니다.
