프레스 금형 가공 종류 및 도면 설명 (사각 블랭킹 금형)

프레스 금형의 제도에 대해 금형 도면을 가지고 설명하겠습니다.



5.    사각 블랭킹 금형

사각 블랭킹 금형은 판금 가공에서 재료를 사각형의 형태로 잘라내는 금형입니다. 펀치와 다이를 이용하여 재료를 전단하고, 스크랩처럼 나온 부분을 제품으로 사용합니다. 사각 블랭킹 금형은 전단면의 품질을 높이고, 타발수와 원자재 로스를 줄이는 장점이 있습니다. 다만, 신규 금형 제작을 위한 비용이 발생하고, 금형의 유지보수가 필요합니다.

사각 블랭킹 금형 조립도



섕크

사각 블랭킹 금형 섕크는 사각 블랭킹 금형의 일부로, 펀치와 다이 사이에 재료를 고정하고, 펀치의 움직임에 따라 재료를 전단하는 역할을 합니다. 섕크는 재료의 두께와 형상에 따라 다양한 형태로 제작될 수 있습니다. 섕크의 크기와 모양은 클리어런스, 버 높이, 전단면, 파단면 등의 요소에 영향을 줍니다.

사각 블랭킹 금형 섕크





반응형

펀치홀더

사각 블랭킹 금형 펀치 홀더는 사각 블랭킹 금형의 상부에 위치한 부품으로, 펀치를 고정하고 안내하는 역할을 합니다. 펀치 홀더는 펀치의 모양과 크기에 따라 다양한 형태로 제작될 수 있습니다. 펀치 홀더는 충격과 마찰에 견딜 수 있는 강도와 내구성이 필요합니다.



사각 블랭킹 금형 펀치홀더



배킹플레이트

사각 블랭킹 금형 배킹플레이트는 사각 블랭킹 금형의 일부로, 펀치홀더와 다이홀더의 판면을 보호하고, 펀치와 다이의 위치를 고정하는 역할을 합니다. 배킹플레이트는 열처리 경화된 강재로 제작되어, 충격과 마찰에 견딜 수 있는 강도와 내구성이 있습니다. 배킹플레이트의 두께는 금형의 크기와 작용하중에 따라 결정됩니다.





사각 블랭킹 금형 배킹플레이트



펀치플레이트

사각 블랭킹 금형 배킹플레이트는 사각 블랭킹 금형의 일부로, 펀치홀더와 다이홀더의 판면을 보호하고, 펀치와 다이의 위치를 고정하는 역할을 합니다. 배킹플레이트는 열처리 경화된 강재로 제작되어, 충격과 마찰에 견딜 수 있는 강도와 내구성이 있습니다. 배킹플레이트의 두께는 금형의 크기와 작용하중에 따라 결정됩니다.



사각 블랭킹 금형 펀치플레이트



단열 판뜨기

사각 블랭킹 금형 단열 판뜨기는 사각 블랭킹 금형의 일부로, 재료를 전단할 때 발생하는 열을 방지하거나 줄이기 위해 사용하는 방법입니다. 단열 판뜨기는 펀치와 다이 사이에 단열재를 삽입하거나, 펀치와 다이의 표면을 단열 처리하는 방법이 있습니다.



단열 판뜨기의 장점은 다음과 같습니다.

• 재료의 열팽창과 수축을 줄여서 정밀도를 높일 수 있습니다.
• 재료의 색변화나 탄화를 방지할 수 있습니다.
• 펀치와 다이의 마모를 감소시켜서 수명을 연장할 수 있습니다.
• 펀치와 다이의 온도차를 줄여서 금형의 변형을 방지할 수 있습니다.



사각 블랭킹 금형 단열 판뜨기

사각 블랭킹 금형 경사 단열 판뜨기

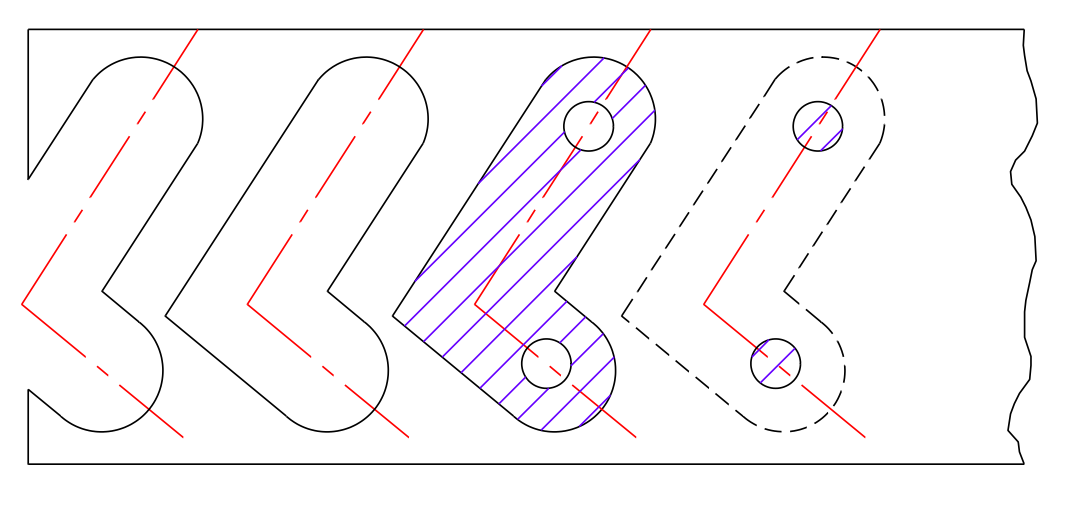

사각 블랭킹 금형 도치 판뜨기

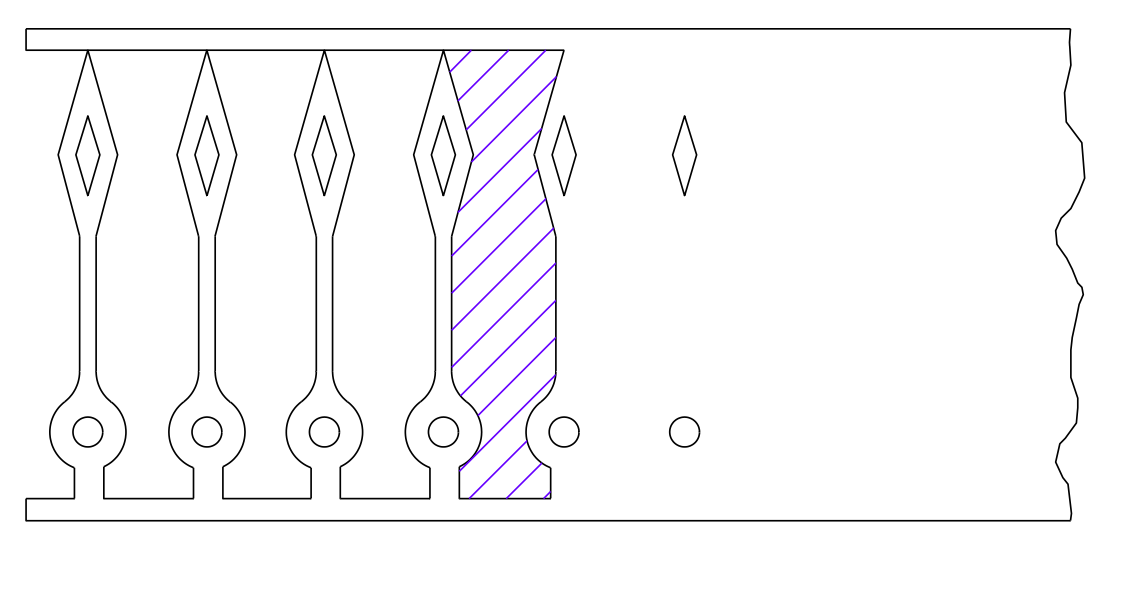

사각 블랭킹 금형 절단 판뜨기



스크랩의 형상 및 재료 이용률

스크랩의 형상 및 재료 이용률
